Как выбрать качественную крестовину карданного вала: на что смотреть

Разница в цене между двумя внешне одинаковыми крестовинами карданного вала может составлять от 500 до 3000 рублей. Разница в последствиях, если выбрать не ту, — от 30 до 150 тысяч рублей на ремонт подвесного подшипника, фланцев коробки передач или редуктора моста. Снаружи хорошая и плохая крестовина почти неотличимы: одинаковый размер, похожий цвет металла, одинаковая упаковка. Разница целиком скрыта внутри — в марке стали, в способе штамповки заготовки и в том, как именно провели термообработку шипов. Разбираемся, на что реально стоит смотреть при выборе.

Из какой стали делают крестовины и почему это важно

На отечественных предприятиях исторически используется сталь 20Х (ГОСТ 4543-71) для стандартных крестовин, а для узлов повышенной ответственности — более благородные марки: 12ХН3А, 18ХГТ, 20Х2Н4А. Разница принципиальна: 20Х даёт вязкую сердцевину и умеренную прокаливаемость, а 20Х2Н4А с содержанием никеля 3,25–3,65% и хрома 1,25–1,65% сохраняет ударную вязкость при отрицательных температурах и выдерживает знакопеременные нагрузки в тяжёлых условиях эксплуатации.

Штамповка заготовки: почему дешёвая крестовина дешевле не просто так

Заготовку штампуют двумя способами. Облойная штамповка в открытых штампах проще и дешевле — металл вытесняется в облой, штамп быстро изнашивается, а размеры гуляют от партии к партии. Закрытое вдавливание в штампе со съёмной матрицей даёт более плотную структуру металла и точный контур, что критично для последующей термообработки. Дешёвая крестовина почти всегда штампуется первым способом — экономия на штампе оборачивается неоднородным зерном металла и повышенной хрупкостью под ударной нагрузкой.

Термообработка шипов: главный секрет ресурса подшипника

Игольчатый подшипник крестовины устроен так, что у него нет внутреннего кольца — иглы катятся непосредственно по поверхности шипа. Поэтому шип сам выполняет функцию дорожки качения. Его нужно упрочнить до твёрдости, характерной для тел качения — HRC 58–62, — при этом сохранив вязкую сердцевину, которая гасит ударные нагрузки при трогании и переключении передач. Единственный способ получить такой градиент свойств — цементация. Деталь нагревают до 890–930 °C в углеродсодержащей среде, происходит термодиффузия углерода в поверхностный слой на глубину 0,8–1,5 мм, после чего следует закалка с отпуском. После шлифования на цилиндрических поверхностях шипов остаётся не менее 1,2 мм цементированного слоя с твёрдостью HRC 58–62 при твёрдости ядра около HRC 26.

Здесь кроется ключевая ловушка производства. Внутри крестовины проходят каналы для смазки — сверления от центральной маслёнки к каждому шипу. Если конструкция крестовины и режим цементации не согласованы, тонкая перемычка между внутренним каналом и наружной поверхностью шипа науглероживается насквозь. Такое сквозное упрочнение выглядит как достоинство, но лабораторные исследования показывают обратное — по сравнению с правильно локализованной цементацией сквозное науглероживание в отверстиях шипов даёт:

• статическую прочность ниже в 2,5 раза;
• ударную вязкость ниже в 2,2 раза;
• предел выносливости при циклической нагрузке ниже в 6 раз.

Крестовина с таким дефектом становится хрупкой изнутри и лопается по шипу при первом же резком трогании гружёного автомобиля. Именно поэтому серьёзные производители используют высокоточные установки термообработки с локальной защитой каналов и контролируют глубину слоя в каждой партии.

Точность геометрии и шероховатости — то, что не видно на глаз

После термообработки шипы проходят две шлифовальные операции — предварительную и чистовую на круглошлифовальных станках. Требования здесь жёсткие:

Параметр	Допуск
Отклонение от округлости и цилиндричности шипа	не более 0,01 мм
Соосность противолежащих шипов	0,05 мм
Перпендикулярность осей шипов друг относительно друга	0,2 мм
Точность стакана игольчатого подшипника	квалитет H7, цилиндричность не более 0,006 мм
Шероховатость беговой дорожки под иглы	Ra ≤ 0,63 мкм
Шероховатость поверхности под уплотнение	Ra ≤ 1,25 мкм

Такая шероховатость достигается только суперфинишным шлифованием. Разница между чисто и грубо отшлифованной поверхностью в цифрах кажется незначительной, но микроскопические канавки от грубой шлифовки становятся концентраторами напряжений, с которых начинается бриннелирование — выдавливание иглами вмятин на шипах и последующее лавинообразное разрушение подшипника. Крестовины с твёрдостью ниже HRC 58 при внешне пристойной шероховатости и геометрии проседают именно по несущей способности: мягкие шипы сминаются иглами уже через несколько тысяч циклов реверсивной нагрузки.

Сборка и контроль качества

Финальная операция — сборка с игольчатыми подшипниками. Радиальный зазор в подшипнике не должен превышать 0,05 мм, иначе при реверсе крутящего момента появляется характерный стук. Уплотнение стакана — вторая слабая точка: при шероховатости под манжету хуже Ra 1,25 мкм смазка вымывается за первые 20 тысяч километров, а через микротрещины внутрь попадают вода и абразив, после чего иглы выходят из строя за 5–10 тысяч километров.

Готовая крестовина проходит магнитопорошковый контроль для выявления поверхностных трещин — эта операция обязательна после механической обработки и термообработки, трещины не допускаются. Каждая сотая крестовина по нормам крупносерийного производства направляется на разрушающие испытания механических свойств в зоне шипа.

Во что обходится экономия на крестовине

Разница в ресурсе между эталонной и посредственной крестовиной напрямую сказывается на ресурсе сопряжённых узлов и агрегатов. Смещение оси крестовины 20-килограммового карданного вала всего на 0,2–0,3 мм создаёт дисбаланс в 20–40 г·см — этого достаточно, чтобы вслед за крестовиной вышли из строя подвесной подшипник, подшипники фланцев коробки передач и редуктора моста.

ESPRA — крестовины премиального сегмента

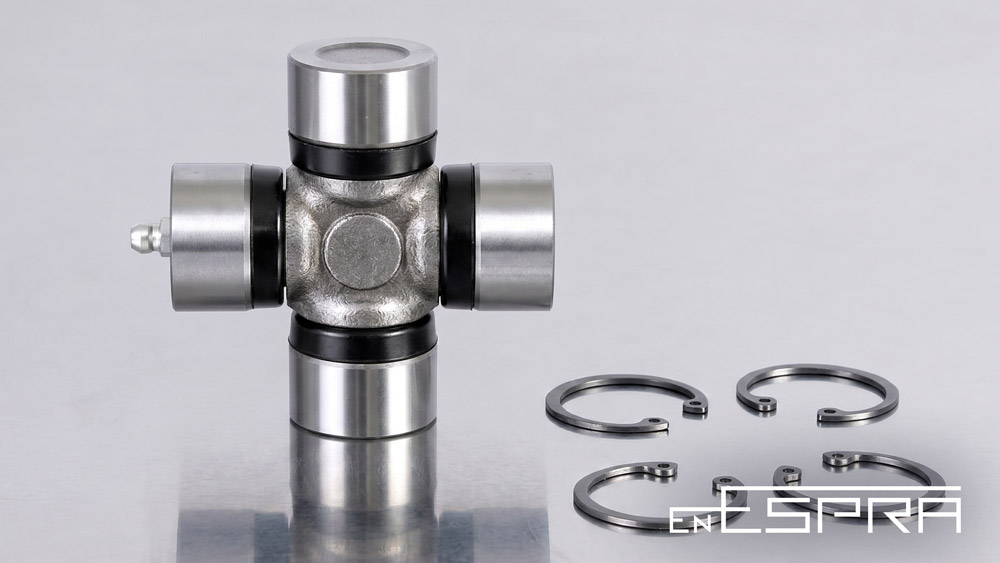

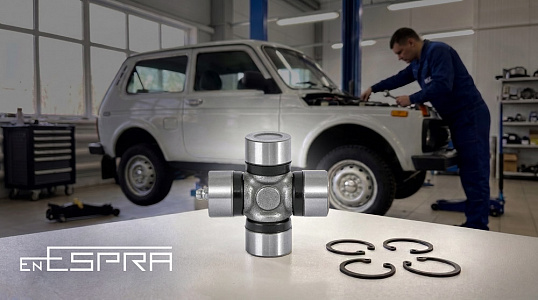

Крестовина карданного вала ESPRA для ВАЗ 2121 «Нива» со стопорными кольцами в автосервисе — Крестовина карданного вала ESPRA для ВАЗ 2121 «Нива» в комплекте со стопорными кольцами

Производитель ESPRA выпускает крестовины карданных валов, следуя всем перечисленным выше критериям качества. Крестовины ESPRA изготавливаются из конструкционной легированной стали с последующей цементацией и закалкой поверхности шипов до твёрдости, обеспечивающей работу игольчатого подшипника без внутреннего кольца. Геометрия шипов выдерживается по круглости и цилиндричности с точностью, соответствующей требованиям для беговых дорожек подшипников качения; шероховатость обработанных поверхностей соответствует техническим условиям под иглы и под уплотнения. Вилки крестовин имеют повышенную жёсткость, что исключает раскрытие узла под пиковым крутящим моментом. Конструктивно доступны исполнения без встроенной маслёнки — для необслуживаемых узлов — и с маслёнкой в торце шипа или в корпусе крестовины — для узлов, требующих периодического пополнения смазки в тяжёлых условиях эксплуатации.

Ассортимент охватывает крестовины для легковых, лёгких коммерческих и грузовых автомобилей отечественного и импортного производства — от классических ВАЗ (EC2035), ГАЗ-3302 «ГАЗель» (EC9004), УАЗ до крестовин SITRAK для тяжёлых китайских тягачей HOWO (EC9005, EC9010) и других моделей. Продукция ESPRA сопровождается системой защиты от контрафакта с уникальными проверочными стикерами на каждой единице товара для сканирования подлинности через любой доступный мессенджер — это делает выбор оригинальной крестовины с гарантированным ресурсом технически простым решением для дистрибьютора, СТО и конечного покупателя.

Частые вопросы:

Как отличить качественную крестовину от бюджетной без лабораторных измерений?

Точно оценить твёрдость и глубину цементации без оборудования нельзя, но есть косвенные признаки: у качественной крестовины шипы визуально ровные и блестящие без следов грубой шлифовки, маслёнка (если предусмотрена) закручена аккуратно и без перекоса, а сама деталь имеет заметный вес — облегчённая штамповка часто выдаёт бюджетную партию. Надёжнее всего — покупать у производителя с системой защиты от подделок (проверочные стикеры, сканирование подлинности) и известной репутацией.

Что такое сквозная цементация и почему это серьёзный дефект?

Это ситуация, когда при термообработке углерод проникает не только в наружный рабочий слой шипа, но и насквозь — через тонкую перемычку канала для смазки. Внешне деталь выглядит нормально, но становится хрупкой изнутри: статическая прочность падает в 2,5 раза, ударная вязкость — в 2,2 раза, а предел выносливости — в 6 раз. Такая крестовина может расколоться по шипу при первом же резком старте с места под нагрузкой.

Как часто нужно менять крестовины карданного вала?

Единого регламента по пробегу нет — ресурс сильно зависит от качества детали, условий эксплуатации и нагрузки на карданный вал. Менять крестовину нужно при появлении люфта, стука при трогании и переключении передач или гула на определённой скорости. Своевременная замена изношенной крестовины обходится в разы дешевле, чем ремонт сопутствующих узлов, которые выходят из строя из-за вызванного ею дисбаланса.
