Датчики частоты вращения колеса

Датчик частоты вращения колеса (другое название – датчик скорости вращения колеса) предназначен для определения скорости вращения (числа оборотов) колеса автомобиля. Сигналы датчика используются в работе многих систем активной безопасности, в том числе антиблокировочной системы тормозов, противобуксовочной системы, системы курсовой устойчивости.С помощью информации от датчиков соответствующие блоки управления регулируют силу торможения каждого колеса, что позволяет предотвратить их блокировку (проскальзывание) и в итоге обеспечить устойчивость (управляемость) автомобиля.

Датчик расположен возле колес (рядом с тормозными дисками для передних колес и в балке заднего моста для задних колес). Задачей датчиков частоты вращения колеса является постоянное отслеживание частоты вращения всех колес и передача данных блоку управления ABS, которая предотвращает занос и потерю управляемости автомобиля при торможении. Во время торможения блок управления ABS считывает информацию о частоте вращения с датчика частоты вращения и подает надлежащее давление на каждое из колес для предотвращения заноса (блокировки колес).

До 1998 года в качестве датчика частоты вращения колеса использовался пассивный датчик индуктивного типа. Конструктивно данный вид датчика объединяет два элемента – чувствительный и задающий. Чувствительный элемент включает катушку с железным сердечником (контактным штифтом) и постоянный магнит. Задающий элемент представляет собой зубчатое колесо, которое вращается совместно со ступичным подшипником.

Чувствительный элемент датчика создает постоянное магнитное поле. Зубчатое колесо, проходя через поле, приводит к его изменению, при этом при прохождении зуба колеса изменение магнитного поля максимальное. Магнитное поле индуцирует напряжение в цепи датчика. Количество импульсов напряжения, соответствующее количеству пройденных зубьев за определенный интервал времени, пропорционально частоте вращения колеса.

На современных автомобилях устанавливаются активные датчики частоты вращения колеса. В работе такие датчики используют внешнее напряжение питания. Конструктивно активный датчик состоит из чувствительного и задающего элементов. В зависимости от используемого физического эффекта различают магниторезистивные датчики частоты вращения и датчики Холла.

В магниторезистивном датчике при изменении магнитного поля изменяется сопротивление. В датчике Холла изменение магнитного поля приводит к изменению напряжения.

Причины неисправностей:

Проблемы с работой датчика ABS встречаются после ремонта подвески, а причина этому – шлейфы датчиков скорости. При отказе датчиков вращения сразу срабатывает световой индикатор, и система блокировки колес перестает работать. При этом можно снизить скорость самого автомобиля и даже остановить его.

На автомобиле, оснащенном дисковыми тормозами на всех колесах, датчик частоты вращения устанавливается на каждом колесе. На автомобиле с барабанными тормозами, два датчика устанавливаются на передней оси, и один датчик на задней оси. При отказе одного или нескольких датчиков сработает световой индикатор неисправности ABS, и ABS перестанет работать. При этом возможность снизить скорость движения и остановить автомобиль сохраняется, но не устраняется блокировка колес при торможении (особенно на влажном или скользком дорожном покрытии).

Поэтому автомеханик, при работе с системой ABS должен:

Сканировать блок управления ABS для выявления кодов неисправности
Осмотреть всю тормозную систему.
Осмотреть датчик и шестерню ABS.
Снять и заменить датчик ABS
Проверить правильность работы.

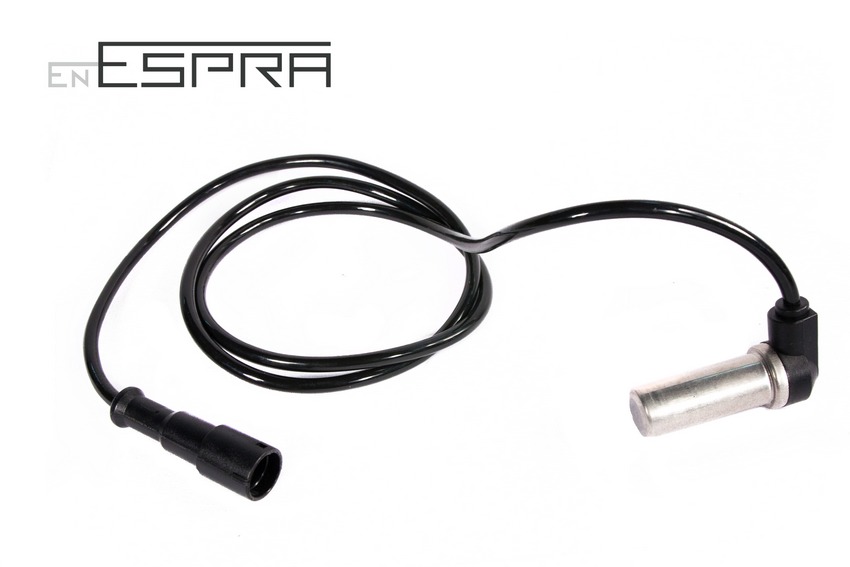

Бренд ESPRA выпускает датчики на следующие модели авто
