Маслосъёмные колпачки клапанов: почему FKM (FPM) надёжнее NBR
В любом бензиновом или дизельном двигателе последних тридцати лет есть несколько миниатюрных, но критически важных уплотнений: маслосъёмный колпачок между направляющей втулкой клапана и его стержнем, передний и задний сальники коленчатого вала, сальники распределительного вала, сальник ТНВД. Все они постоянно контактируют с горячим моторным маслом с агрессивными присадками при температуре 130–170 °C в масляном картере и до 200–250 °C в зоне головки блока цилиндров.
Материал, из которого изготовлены эти уплотнения, напрямую определяет ресурс двигателя между капитальными ремонтами. С середины 1980-х годов таким материалом стал FKM — фторкаучук (на упаковке готовых изделий часто маркируется как FPM — это то же самое обозначение по другому стандарту), известный также по торговым маркам Viton, Fluorel, Tecnoflon. Если на колпачке или его упаковке стоит одна из этих меток — перед вами именно фторкаучук, а не более дешёвый и менее долговечный NBR.
Из чего делают маслосъёмные колпачки: что такое FKM (FPM)
Фторкаучук был разработан компанией DuPont в 1957 году и запатентован под маркой Viton. Его химическая структура принципиально отличается от привычных резин: вместо простой углерод-водородной цепи звенья полимера содержат 65–71% фтора по массе, причём атомы фтора замещают часть водорода вдоль всей длины цепи.
Именно эта фторированная структура определяет уникальный комплекс свойств, которого не даёт ни один другой класс эластомеров. Связь C–F — одна из самых прочных в органической химии, поэтому она не разрывается ни при термическом окислении, ни при контакте с кислотами присадок, ни при воздействии озона. Это же свойство удобно и для хранения складских запасов: срок хранения резинотехнических изделий (РТИ) из FKM — 10 лет, то есть вдвое дольше, чем изделий из NBR.
Термостойкость: FKM против NBR, HNBR, ACM и силикона
Ключевое преимущество FKM перед предшественниками — работоспособность при высокой температуре в непрерывном режиме. Нитрильный каучук NBR, всегда бывший бюджетным стандартом для сальников и колпачков, ограничен непрерывной температурой 100–120 °C: выше этой границы он твердеет, теряет эластичность, растрескивается на рабочей кромке и начинает пропускать масло.
| Материал | Макс. непрерывная температура | Особенности |
|---|---|---|
| NBR (нитрильный каучук) | 100–120 °C | Бюджетный стандарт, слабая стойкость к присадкам и высоким температурам |
| HNBR (гидрированный нитрил) | до 150 °C | Лучше NBR, но всё ещё ограничен по температуре |
| ACM (полиакрилат) | до 175 °C | Хорошая термостойкость, средняя стойкость к маслам |
| VMQ (силикон) | до 200 °C | Высокая термостойкость, но плохая стойкость к маслам |
| FKM (фторкаучук) | до 200 °C, спецмарки — до 230 °C, пики — до 316 °C | Лучшее сочетание термостойкости и стойкости к присадкам моторного масла |
Ускоренное старение по ASTM D573 показывает: после 70 часов при 250 °C твёрдость FKM меняется незначительно, а прочность на разрыв падает всего на 3–4%. Для NBR в тех же условиях изменения на порядок выше — материал деградирует и становится непригоден к использованию. Маслосъёмные колпачки из NBR в современном моторе с рабочей температурой ГБЦ 180–220 °C гарантированно дубеют и начинают пропускать масло в камеру сгорания через 40–60 тыс. км, а FKM держит рабочую эластичность 200–300 тыс. км и более.
Химическая стойкость к присадкам моторного масла
Второе, не менее важное преимущество FKM — химическая стойкость к присадкам современных моторных масел. Именно здесь фторкаучук отрывается от всех конкурентов далеко и надолго. Современное моторное масло содержит до 15% пакета присадок: диалкил-дитиофосфаты цинка (ZDDP) — антиокислители и противозадирные присадки, органические молибденсодержащие соединения-модификаторы трения, сульфонаты кальция и магния для нейтрализации кислот сгорания, полиметакрилатные модификаторы вязкости.
При рабочей температуре 130–170 °C эти соединения формируют агрессивную химическую среду, в которой NBR набухает до 40% и разрушается за несколько тысяч часов работы. FKM при тех же условиях увеличивается в объёме всего на 14–15% при потере прочности всего 1%. Особенно принципиально это для маслосъёмных колпачков клапанов: они работают на самом стыке масляной ванны головки блока и раскалённых стенок камеры сгорания, где присадки концентрируются, коксуются и создают на кромке уплотнения слой отложений. Именно FKM единственный сохраняет эластичность рабочей кромки в этом узле стабильно на протяжении всего ресурса двигателя.
Стойкость к продуктам сгорания и картерным газам
В головке блока и через сальник коленвала непрерывно фильтруются пары бензина или дизельного топлива, следы серы, азотистые окислы, вода и органические кислоты. FKM устойчив ко всем алифатическим, ароматическим и хлорированным углеводородам, к минеральным кислотам, к озону и к ультрафиолету — фактически ко всей номенклатуре сред, встречающихся в двигателе, кроме сильных щелочей, кетонов и эфиров, которых в моторном масле нет.
Именно поэтому FKM изначально стал стандартом для газотурбинных двигателей, где температура и агрессивность среды ещё выше, а оттуда пришёл в автомобилестроение — сначала на спортивные и грузовые двигатели, а затем и на массовые серии.
Вывод
Маслосъёмные колпачки клапанов — прецизионный узел, ресурс которого целиком определяется качеством фторкаучука и точностью формования рабочей кромки. Из всех эластомеров именно FKM даёт нужное сочетание термостойкости и химической стойкости к присадкам современного моторного масла, поэтому именно он остаётся стандартом для этого узла уже почти четыре десятилетия.

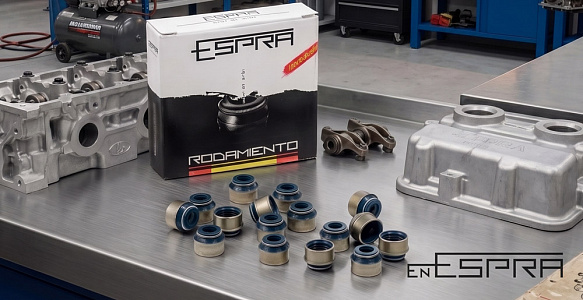

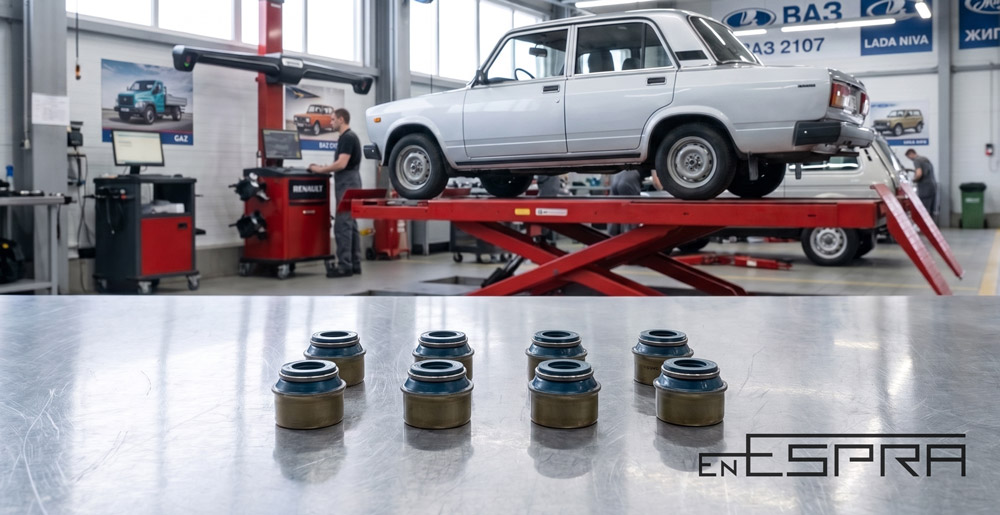

Компания ESPRA использует в своих маслосъёмных колпачках высококачественный FKM (FPM) с повышенным содержанием фтора, специально подобранный для стойкости к агрессивному воздействию противозадирных присадок ZDDP, дитиофосфатов, органических молибденсодержащих модификаторов трения и сульфонатных детергентов современных моторных масел. Такой компаунд стабильно переносит длительный нагрев в зоне головки блока цилиндров до 230 °C и кратковременные пики до 260 °C без потери эластичности рабочей кромки — именно поэтому маслосъёмные колпачки ESPRA особенно ценятся клиентами как на бензиновых двигателях, так и на дизелях класса Euro 5/6, где температурная и химическая нагрузка на этот узел максимальна, а ресурс между заменами измеряется сотнями тысяч километров.
Частые вопросы
В чём разница между FKM, FPM и Viton — это разные материалы?
Нет, разницы в материале нет — это разные названия одного и того же вещества. FKM — обозначение по классификации ASTM D1418 (принято в США), FPM — обозначение того же материала по стандарту ISO 1629 (чаще встречается на европейской и российской упаковке), а Viton — торговая марка компании DuPont (сейчас Chemours), под которой этот материал впервые вышел на рынок в 1957 году. Fluorel и Tecnoflon — торговые марки FKM/FPM от других производителей. Если видите на упаковке колпачков любое из этих обозначений — это один и тот же фторкаучук.
Можно ли поставить маслосъёмный колпачок из NBR вместо FKM для экономии?
Технически колпачок из NBR встанет на посадочное место, но при рабочей температуре головки блока современного двигателя 180–220 °C он потеряет эластичность и начнёт пропускать масло в камеру сгорания уже через 40–60 тыс. км, тогда как ресурс колпачка из FKM — 200–300 тыс. км и более. Экономия на материале в этом узле почти всегда оборачивается повышенным расходом масла и ранним капитальным ремонтом.
Как определить, что маслосъёмные колпачки клапанов пришли в негодность?
Основные признаки — повышенный расход масла без видимых внешних течей, сизый дым из выхлопной трубы при запуске после стоянки (особенно после ночи), нагар на свечах зажигания. Точный диагноз ставится при снятии головки блока и визуальном осмотре рабочей кромки колпачков на предмет затвердевания, растрескивания или потери формы.
