Почему течёт сальник раздатки УАЗ Патриот после замены: дело в валу DYMOS

Владельцы УАЗ Патриот с раздаточной коробкой DYMOS TF120E2 хорошо знают этот сценарий: сначала под машиной появляется масляное пятно у переднего фланца, потом запотевание превращается в течь, а вскрытие показывает изношенный вал. Заменить один сальник в этом случае бесполезно — новая манжета начинает работать по канавке в шейке вала, и течь возвращается снова.

Что не так с валом на конвейере и у рыночных аналогов

Вал привода переднего моста РК DYMOS (оригинальные номера 48281T00015, 31638-1802110, 316380-1802110-00) на конвейере поставляется в термически необработанном виде, с твёрдостью на уровне около 5 HRC. Для шейки, по которой работает армированная манжета, это в разы ниже нормы: DIN 3760 и рекомендации SKF прямо требуют твёрдости рабочей поверхности не менее 45 HRC в чистой среде и не менее 55 HRC при попадании абразива снаружи или угловых скоростях выше 4 рад/с, при глубине упрочнённого слоя от 0,3 мм.

Раздатка УАЗ Патриот работает именно во втором, тяжёлом сценарии: она подвешена низко, кардан переднего моста собирает грязь и воду в бродах, а старение сальника и продольный люфт вала ускоряют попадание абразива под бортик манжеты. Мельчайшие частицы песка внедряются в резину манжеты и работают как резец по мягкой стали вала — за 60–95 тыс. км под манжетой образуется характерная кольцевая канавка глубиной 0,2–0,4 мм.

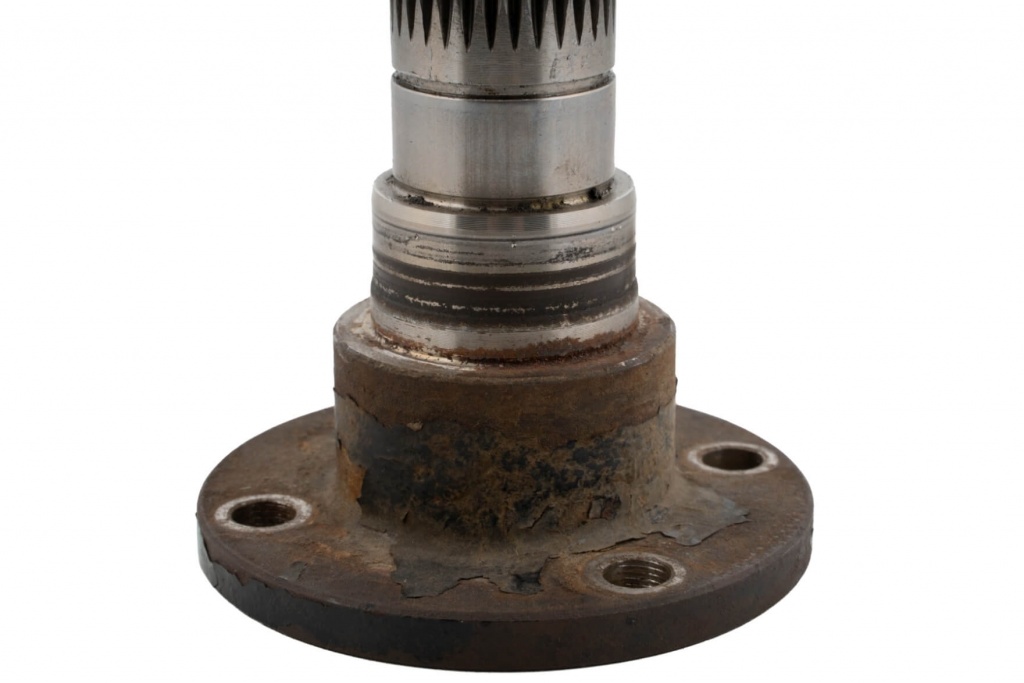

Изношенная шейка вала раздатки DYMOS УАЗ Патриот с кольцевой канавкой под сальником — *Изношенная шейка вала — характерная кольцевая канавка под манжетой*

Сервисные мастера единодушны: менять только один сальник бессмысленно. Дополнительный удар по карману в том, что на DYMOS фланец и вал выполнены неразборным узлом, поэтому замена сальника без снятия и разборки раздатки невозможна. Массовый аналог наследует ту же ошибку — экономят на закалке. Отдельным сомнительным техническим решением остаётся неудобное стопорное кольцо без технологических ушек: снять его можно только силами двух слесарей, вооружённых четырьмя отвёртками и изрядным терпением, — и почти всегда с повреждением посадочного места подшипника при демонтаже.

Какой должна быть шейка вала под сальник

Правильная шейка под сальник должна соответствовать трём параметрам:

Параметр	Норма
Поверхностная твёрдость по Роквеллу в зоне контакта с манжетой	≥ 55 HRC
Глубина закалённого слоя от рабочей поверхности	≥ 0,3 мм
Среднее арифметическое отклонение профиля шероховатости (удержание масляной плёнки)	≤ 0,3 мкм

Как делают вал ESPRA ECD31638

Вал ESPRA ECD31638 изготавливается из легированной конструкционной стали с закалкой ТВЧ до HRC 55 и последующим низким отпуском для снятия внутренних напряжений — это ровно та цифра, которую DIN 3760 указывает как оптимум для загрязнённой среды. Технологическая карта ESPRA включает нагрев ТВЧ строго по индуктору рабочей зоны, охлаждение в масле и контроль твёрдости в трёх точках по окружности каждой шейки. Это стандартная промышленная методика, но для оригинального конвейерного вала DYMOS она не выдерживается, потому что закалка ТВЧ там попросту не заложена в техпроцесс.

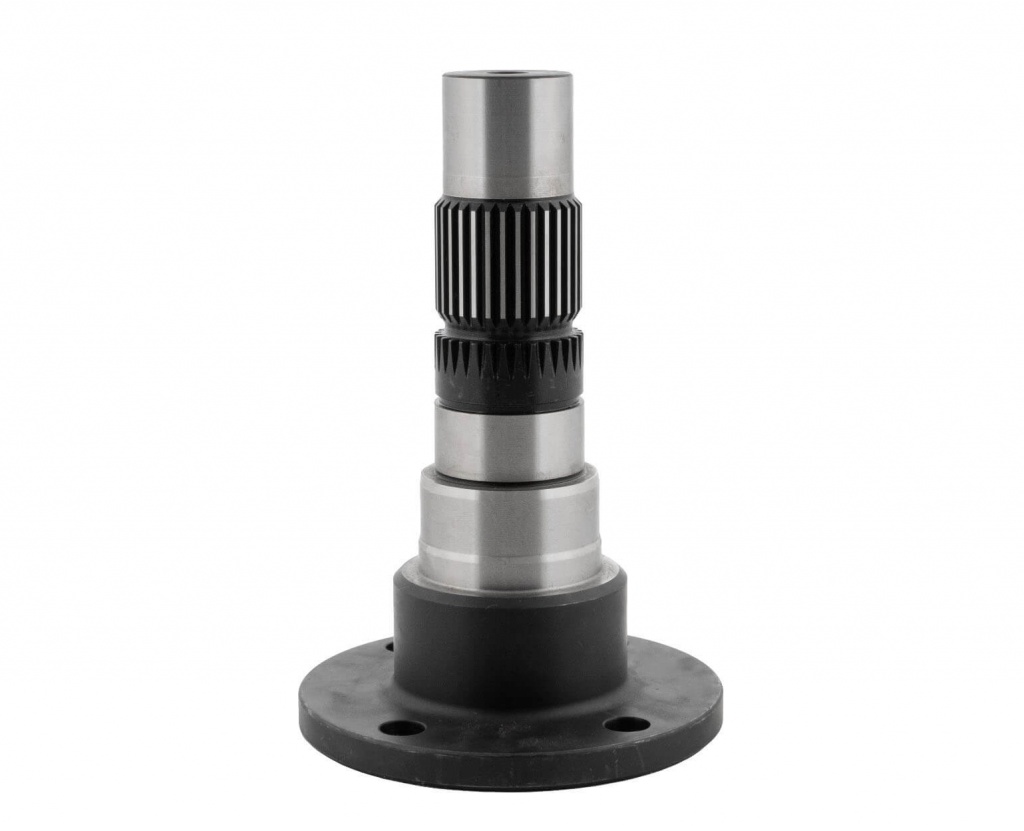

Новый вал ESPRA ECD31638 для раздатки DYMOS УАЗ Патриот — *Новый вал ESPRA ECD31638*

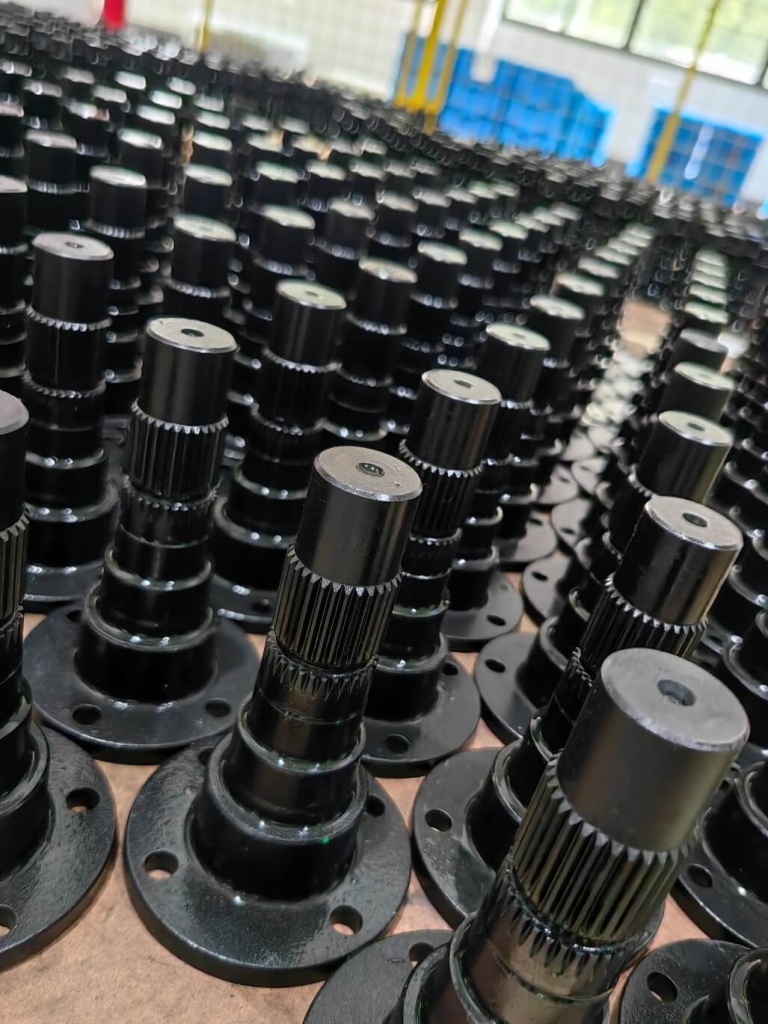

Партия валов ESPRA ECD31638 после закалки ТВЧ на производстве — *Партия валов ECD31638 после закалки ТВЧ*

Шлицевое соединение — второй нагруженный узел

Второй нагруженный участок — шлицы соединения со звёздочкой цепи, которые нарезаются на прецизионном оборудовании для обеспечения скользящей посадки, что даёт минимум люфтов в сопряжении. На массовом аналоге шлицы часто нарезают с широким полем допуска 9d–11d — это дешевле, но даёт тангенциальный люфт в паре с фланцем до 0,15 мм, что при передаче крутящего момента 250–300 Н·м превращается в стук при трогании и ускоренный износ пятна контакта.

ESPRA режет шлицы по 7-й степени точности — это на два класса точнее массового аналога и соответствует практике заводов, работающих с трансмиссионными деталями по ГОСТ и производным от него отраслевым стандартам. Точнее посадка — меньше ударные нагрузки на цепь привода переднего моста, а её вытягивание при разбитом шлицевом соединении становится следующим шагом дорогого ремонта РК DYMOS.

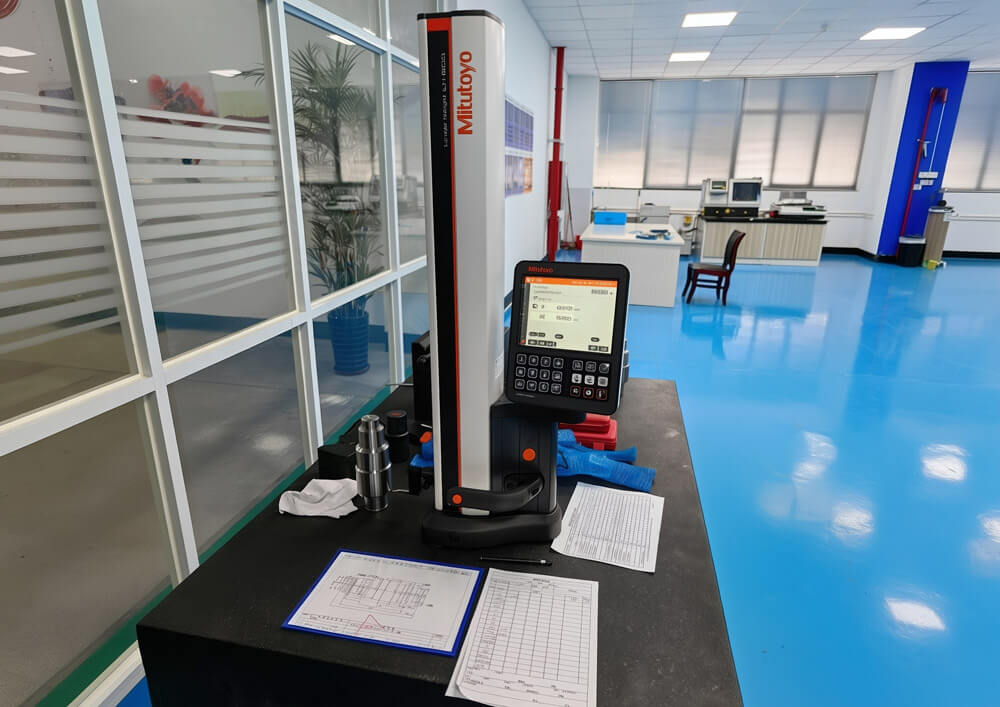

Контроль точности шлицев вала ESPRA ECD31638 на цифровом высотомере Mitutoyo — *Контроль точности шлицев вала на цифровом высотомере — точность 4 знака после запятой*

Полный комплект замены: три места, где владелец теряет деньги

Опыт сервисов, которые массово ремонтируют РК DYMOS, показывает три места, где владелец теряет время и деньги при некомплектной поставке вала:

Грязеотражающее кольцо. Штампованный экран с бортиком под углом 90° к валу, установленный перед манжетой. Оно принимает на себя воду и абразив от кардана и должно меняться вместе с валом, потому что старое кольцо после снятия деформируется и теряет прилегание.
Стопорное кольцо подшипника. На оригинальном валу и большинстве аналогов сделано без технологических ушек под съёмник. Стандарт на такие кольца — ГОСТ 13942-86 для фиксации на валу (аналог DIN 472) — предполагает ушки с отверстиями под съёмник. В комплект ESPRA входит кольцо именно этого исполнения — с чёткими ушками и калиброванным зазором в сжатом состоянии, поэтому его можно снять и поставить руками за 15 секунд без деформации канавки и без повреждённой отвёрткой посадки подшипника на валу.
Сам вал ECD31638. Такая комплектация — качественный вал, грязеотражающее кольцо, стопорное кольцо — закрывает всю зону ответственности мастера для комплексной замены узла. Также при замене обязательно ставится новый подшипник (артикул ES169076) и новая манжета 41,95×65×12 (артикул EO9010).

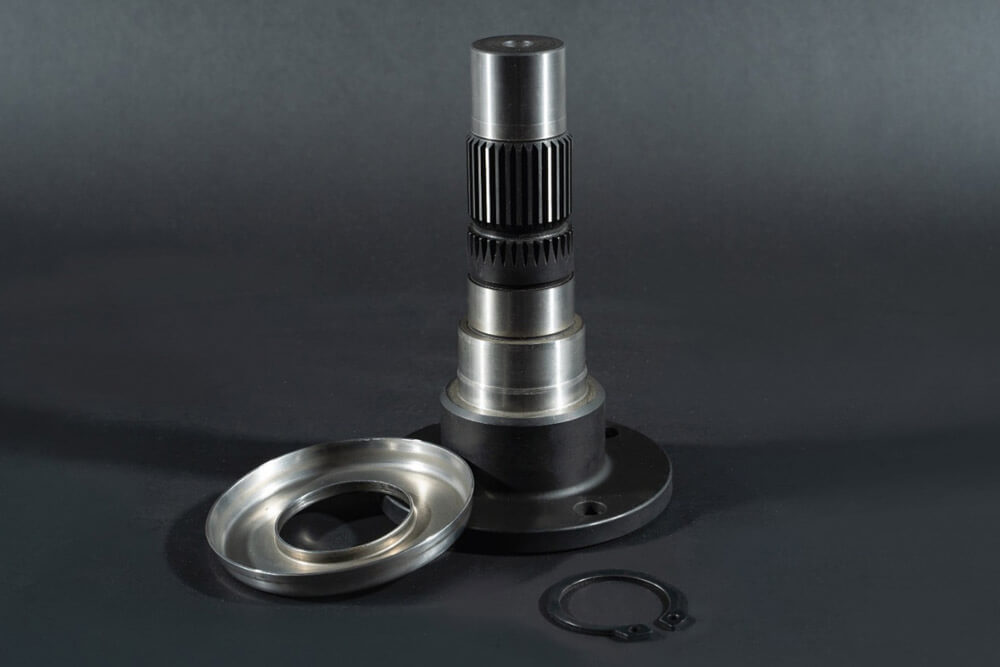

Комплект замены вала ESPRA ECD31638 с грязеотражающим и стопорным кольцом для DYMOS — *Усиленный вал ESPRA ECD31638 в комплекте с грязеотражающим и стопорным кольцом*

Когда пора менять вал

Замену выходного вала стоит рассматривать, если у автомобиля наблюдаются:

следы масла в зоне переднего фланца раздаточной коробки;
повторная течь после недавней замены манжеты;
кольцевая выработка на шейке вала под уплотнением;
стуки и рывки при трогании, способные указывать на увеличенный люфт шлицевого соединения;
необходимость капитального или профилактического ремонта раздаточной коробки DYMOS.

Вывод

ESPRA специализируется на замене конвейерных деталей трансмиссии УАЗ на изделия, доведённые до нормативных требований, которых не выдерживают серийные поставки. Выходной вал раздаточной коробки DYMOS ECD31638 — эталонный пример такого подхода: единая логика работы по нормативам ISO DIN, TS16949 и ГОСТ распространяется на всю линейку и делает продукцию ESPRA ресурсно предсказуемой.

Частые вопросы

Можно ли просто заменить сальник ещё раз, если он снова потёк?

Как правило, нет. Если течь появилась повторно вскоре после замены манжеты, значит новая манжета уже работает по изношенной канавке на шейке вала — устранить эту канавку заменой одного лишь сальника невозможно. Решает проблему только замена самого вала.

Почему на DYMOS нельзя заменить сальник без снятия вала?

Потому что фланец и вал на раздаточной коробке DYMOS выполнены неразборным узлом. Добраться до посадочного места сальника можно только сняв весь вал в сборе, что автоматически превращает даже профилактическую замену манжеты в разборку раздатки.

Что входит в комплект замены вала DYMOS ECD31638?

Полный комплект включает сам вал ECD31638, грязеотражающее кольцо, стопорное кольцо подшипника с технологическими ушками под съёмник, новый подшипник (ES169076) и новую манжету 41,95×65×12 (EO9010) — то есть все элементы, которые изнашиваются или деформируются при демонтаже старого узла.
